Les versions AC SMART VALUE et ADVANCED ont une gestion de la charge/recharge intégrée pour éviter les pics de charge, les coupures de performance et les charges déséquilibrées lorsque plusieurs véhicules électriques se chargent en même temps. Jusqu'à 16 bornes de recharge AC SMART peuvent être contrôlées avec la gestion de la charge/recharge intégrée de l'AC SMART. Un AC SMART dans le système agit comme un boîtier de commande, qui transmet le courant de charge disponible aux boîtiers satellites individuels.
On peut faire la distinction entre chargement statique et gestion dynamique de charge. Avec une gestion de la charge statique, le courant de charge maximal des bornes de recharge est défini, qui est alors partagé entre les bornes de recharge individuelles lorsque plusieurs véhicules électriques sont chargés. Avec la gestion de la charge dynamique, en revanche, le courant de charge disponible est recalculé en continu puis distribué aux bornes de recharge en conséquence. Vous trouverez ci-dessous des instructions détaillées sur la façon de définir une gestion de la charge/recharge interne dans le serveur web AC SMART.
Veuillez noter que les étapes décrites ici ne peuvent être effectuées que par des électriciens qualifiés.
La gestion de la charge statique est intégrée dans la variante AC SMART VALUE. Aucun composant supplémentaire n’est requis à cet effet.
En plus de la gestion de la charge statique, la variante AC SMART ADVANCED comprend également la gestion de la charge dynamique, qui nécessite un compteur d'énergie supplémentaire à installer pour calculer le courant de charge disponible (vous trouverez un compteur d'énergie correspondant dans le catalogue en ligne de Weidmüller). Pour utiliser la gestion de la charge dynamique, au moins un AC SMART ADVANCED doit être installé dans le système pour agir en tant que boîtier de commande. Les bornes de recharge AC SMART VALUE peuvent également être utilisées pour les boîtiers satellites.
Pour savoir comment connecter les bornes de recharge de la gestion de la charge concernée, reportez-vous aux schémas ci-dessous :

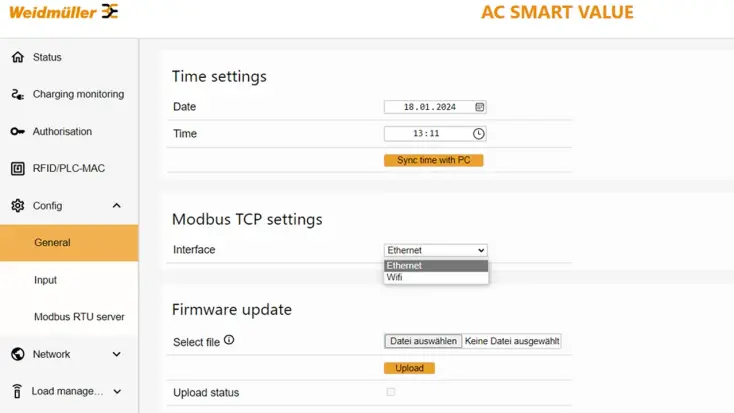

Ouvrez le serveur web de votre AC SMART (voir le chapitre 9.3 des instructions d’utilisation). L'interface du Modbus TCP doit être configurée en WIFI ou en Ethernet (voir le chapitre 9.4 des instructions d'utilisation).

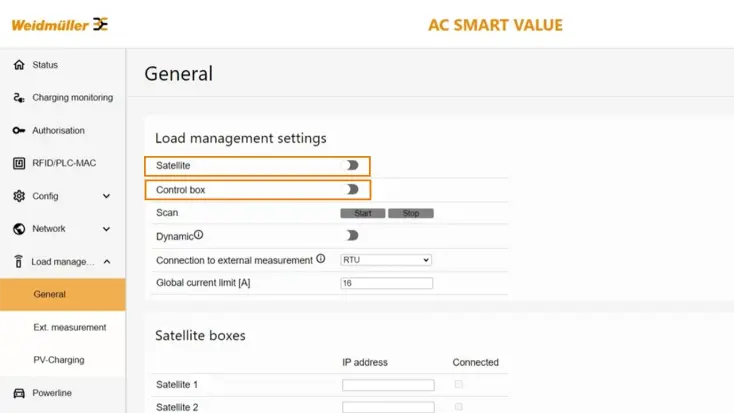

Dans la l’élément de menu Gestion de la chargesous Généralités vous y trouverez tous les réglages nécessaires pour configurer une gestion de charge/recharge. Il doit y avoir un boîtier de commande dans chaque réseau de charge. Chaque borne de recharge supplémentaire faisant partie du même réseau de charge doit être configurée en tant que boîtier satellite. Activez le boîtier satellite ou le boîtier de commande en conséquence.

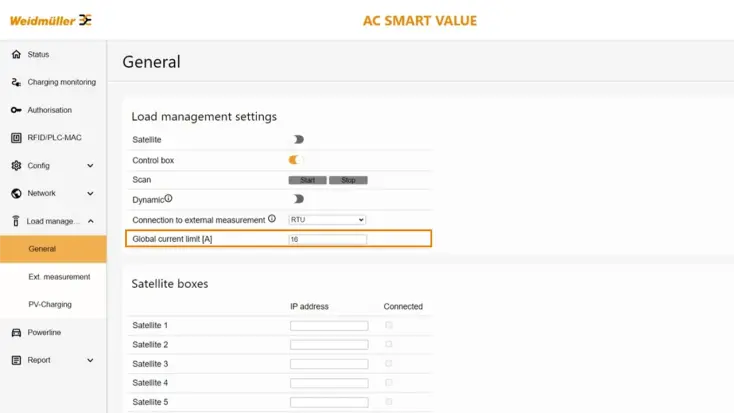

Pour le boîtier de commande uniquement : saisissez la valeur souhaitée pour la limite de courant globale [A] et les adresses IP de tous les boîtiers satellites connectés. Le champ Connecté indique si la communication entre le boîtier satellite et le boîtier de commande est possible.

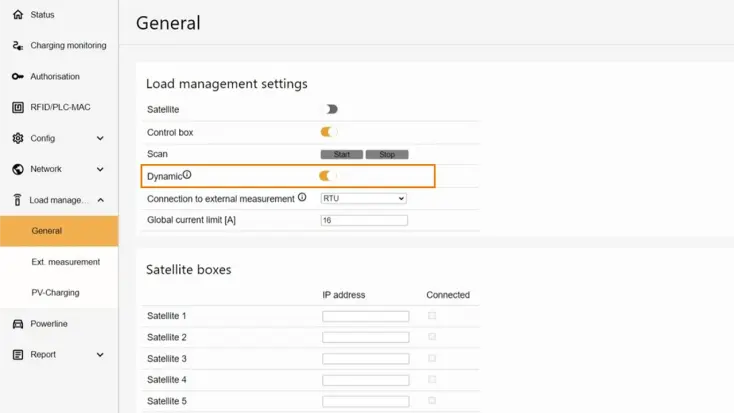

Pour utiliser la fonction de gestion de la charge dynamique, activez la fonction Dynamique. Confirmez vos entrées en cliquant sur Enregistrer.
